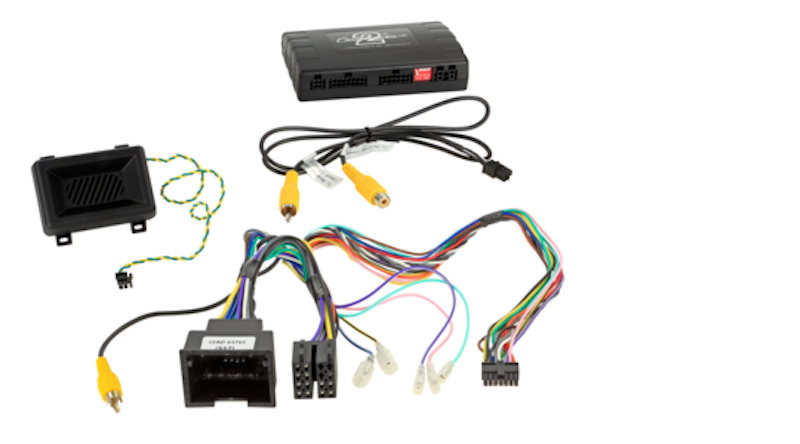

Opel Infoadapter

Hinweis:

Fahrzeuge mit Lenkradfernbedienung

CAN Bus

Anschluss: 48 Pin Opel Stecker
Anschluss: OEM Kamera > Cinch(m) gelb*

Menüeinstellungen aufrufen >  lila/weiß Rückwärtsgangausgang anschliessen
Menüeinstellungen visualisieren > Cinch(m) gelb an Rückfahrkameraeingang anschließen und konfigurieren
Fahrzeugeinstellungen und Fahrzeuginformationen > gespiegelt auf dem Nachrüstmonitor Rückfahrkameraeingang

Fahrzeuge mit OEM Farbmonitor > Farbmonitor ohne Funktion

Fahrzeuge ohne OEM Soundsystem

Abhängig der OEM Fahrzeugausstattung und Software:
Nicht alle Fahrzeugeinstellungen werden unterstützt
Nicht alle Fahrzeugfunktionen werden unterstützt
Nicht alle Fahrzeuginformationen werden visualisiert

Aussentemperaturanzeige entfällt
Datumsanzeige entfällt
Uhrzeitanzeige entfällt

Für folgende Fahrzeuge geeignet:

Opel Adam (M-A) 01/2013 - 06/2017
Opel Astra J (P-J) 12/2009 - 06/2012
Opel Astra J (P-J) 06/2011 - 08/2018*
Opel Corsa E (X15) 12/2014 - 06/2017
Opel Insignia A (G9) 11/2008 - 06/2013
Opel Meriva B (S10) 05/2010 - 11/2013
Opel Meriva B (S10) 01/2014 - 07/2017*
Opel Mokka (J-A) 10/2012 - 12/2014
Opel Mokka (J-A) 12/2014 - 06/2016*
Opel Zafira Tourer (P12) 01/2012 - 06/2016*

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückwärtssignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
gelb/schwarz: GND Telefon Mutesignal

Belastbarkeit Gesamtausgänge: 100 mA max.

Strombedarf größer 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min

Lenkradfernbedienung

Visualisierung Klimatronik
Visualisierung optische PDC
Fahrzeugeinstellungen unterstützt

*OEM Kameraanschluss alternativ > 20 Pin Stecker grau Pin 5 / Pin 15 mit Werksgerät prüfen

Anschlusskabel für folgende Radiohersteller auswählen:
